現(xiàn)場(chǎng)問(wèn)題及解決措施

(可聯(lián)系我司免費(fèi)咨詢專業(yè)意見(jiàn))

---

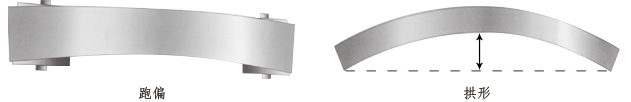

Q1：鋼帶跑偏原因有哪些？

      鋼帶跑偏多方面原因造成的，常見(jiàn)的幾個(gè)原因如下：

         ● 設(shè)備精度不高，主要表現(xiàn)在設(shè)備機(jī)架的直線度和驅(qū)動(dòng)輪轂的誤差大，即非“矩形”；

         ● 鋼帶沒(méi)有糾偏調(diào)節(jié)裝置或是調(diào)節(jié)方法不對(duì)；

         ● 鋼帶直線度不高，真正的傳送鋼帶，要求直線度極高（如≤3mm/50M）；

         ● 鋼帶的平坦度差，導(dǎo)致受力面不均；

        ● 鋼帶出現(xiàn)喇叭口現(xiàn)象，即帶的兩側(cè)周長(zhǎng)不相等

         ● 受熱冷、壓力、拉力不均

措施：

  （1）清潔各部件，確保它們能自由旋轉(zhuǎn)，更換磨損部件，調(diào)節(jié)輪轂和托輪

  （2）確保整條鋼帶寬度上的溫度達(dá)到均勻

Q2: 什么樣的鋼帶才是優(yōu)質(zhì)的鋼帶？

    一條優(yōu)良的鋼帶的先決條件就是使用壽命長(zhǎng)，滿足工藝需求。NAUT鋼帶的優(yōu)越性表現(xiàn)在：

          ● 經(jīng)過(guò)特別處理的進(jìn)口材料    ● 優(yōu)良的直線度

          ● 良好的平坦度                   ● 優(yōu)良的機(jī)械性能

          ● 完美的焊接品質(zhì)                ● 優(yōu)良的鋼帶附件

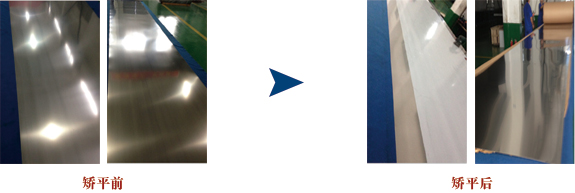

一）鋼帶平整度處理

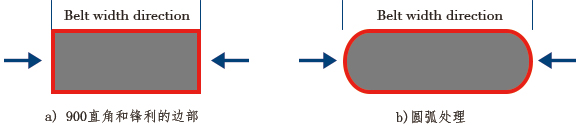

二）鋼帶邊部處理

Q3：鋼帶在高溫下會(huì)發(fā)生性能上的變化嗎？

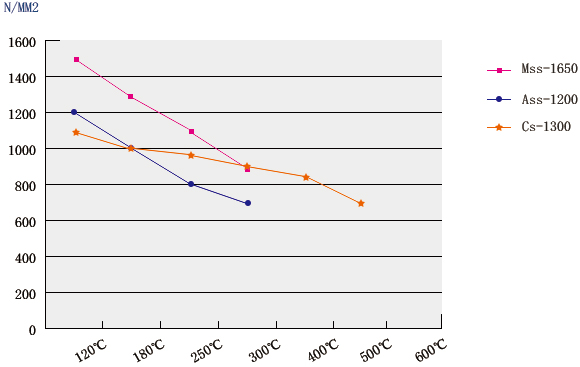

   會(huì)有些變化，依不同級(jí)別鋼帶在不同的溫度下都有些機(jī)械性能上的變化，但這種變化都是保證用戶產(chǎn)品品質(zhì)和工藝下為前提,合適的鋼帶在高溫下也能保證其工作性能及其使用壽命。

Q4：鋼帶的使用壽命有多長(zhǎng)？

      鋼帶的使用壽命長(zhǎng)短來(lái)自多方面影響，我們不能就某個(gè)用戶提出這樣的疑問(wèn)，給出一個(gè)準(zhǔn)確的答案，因?yàn)殇搸У膽?yīng)用也很廣，而且使用需求也不一樣。有些行業(yè)和用戶能用十多年，有些也只有短短的幾個(gè)月，現(xiàn)就簡(jiǎn)述一下哪些因素決定著鋼帶壽命。

    ● 人為因素

         是指操作不當(dāng)引起的變形、跑偏、撞裂、鼓包、劃痕等。友情提醒：規(guī)范的操作制度很重要。

    ● 設(shè)備因素

         設(shè)備不合理的設(shè)計(jì)，零部件的老化，糾偏或限位裝置失靈，無(wú)鋼帶保護(hù)裝置等。

    ● 工作環(huán)境因素

        〉運(yùn)行速度快慢

        〉工作強(qiáng)度

        〉工作時(shí)間

    ● 維護(hù)與保養(yǎng)

         定時(shí)、定期巡查，早發(fā)現(xiàn)早維修，定期更換或清理影響鋼帶品質(zhì)的裝置和配件。

Q5：原配鋼帶可以使用NAUT鋼帶頂替嗎?

      當(dāng)然可以。一次成功的更換或許在某些方面更能突顯出NAUT鋼帶的優(yōu)勢(shì)。前提是我們要知道原鋼帶的型號(hào)、當(dāng)前工作環(huán)境和具體尺寸，以便達(dá)到理想的使用條件。

Q6：鋼帶局部損壞了怎么辦？

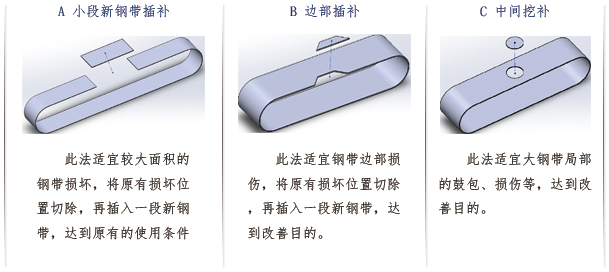

      依據(jù)用戶對(duì)鋼帶損壞的位置或工藝所需的評(píng)定，可以有如下三種方式得以修復(fù)或改善。

      現(xiàn)場(chǎng)維修等級(jí)較多，有的是要求焊接牢固即可；有的則要較高的平坦度；有的還需表面精度，針對(duì)復(fù)雜多變我需求，NAUT可提供更多的現(xiàn)場(chǎng)修復(fù)方案。

Q7：鋼帶上膠條脫落了？

      NAUT現(xiàn)場(chǎng)特殊粘接膠條工藝，可使膠條快速的粘接在鋼帶表面，粘接上去的膠條非常牢固，不易脫落，同時(shí)，膠條不易磨損。

Q8：舊鋼帶可以翻新嗎？

      出現(xiàn)如下情況的鋼帶是可以翻新的

        ◇表面有附著物；

        ◇達(dá)不到規(guī)定的工藝需求；

        ◇表面有輕微劃傷、劃痕；

           ......

      翻新工藝僅限于將舊鋼帶表面整體二次打磨、拋光、研磨處理。

Q9：鋼帶可以裁窄嗎？

     在生產(chǎn)過(guò)程導(dǎo)致鋼帶兩側(cè)邊部的小范圍變形、撕裂、拉伸等現(xiàn)象，在不影響用戶生產(chǎn)工藝的前提下，可適當(dāng)?shù)膶⒃搸Р谜悦獠槐匾膰?yán)重后果,可聯(lián)系我司咨詢專業(yè)意見(jiàn)。

Q10：為什么要與NAUT鋼帶合作？

      作為用戶來(lái)說(shuō)，選擇一家“三有”企業(yè)很重要，即有規(guī)模、有技術(shù)、有信譽(yù)，NAUT鋼帶無(wú)疑是您合作上的好選擇。NAUT鋼帶有一支強(qiáng)大的技術(shù)隊(duì)伍，除有自身的研發(fā)技術(shù)外，還引用了歐洲和日本先進(jìn)口的加工裝置、原材料、生產(chǎn)技術(shù)，為了保障產(chǎn)品品質(zhì)和用戶對(duì)我的信任，我們不惜成本。

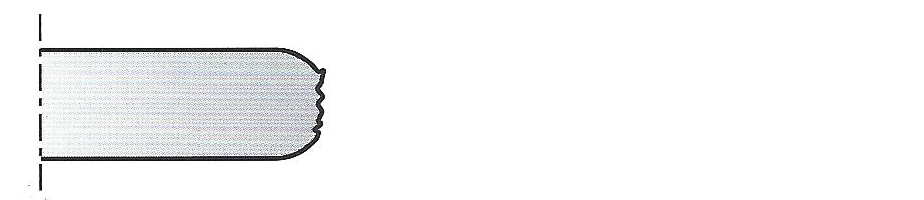

Q11：鋼帶邊緣上有毛刺怎么辦？

原因：由于鋼帶位置偏移，鋼帶接觸到機(jī)架或其他剛性物體。

措施：用銼刀挫鋼帶邊緣使其成圓形，并檢查鋼帶導(dǎo)向。

Q12：鋼帶背面有刮痕怎么辦？

原因：與鋼帶接觸的鋼帶支撐、安全刮板或其他部件受到損壞。

措施：更換磨損或已損壞的部件，并且，鋼帶可能需要潤(rùn)滑。

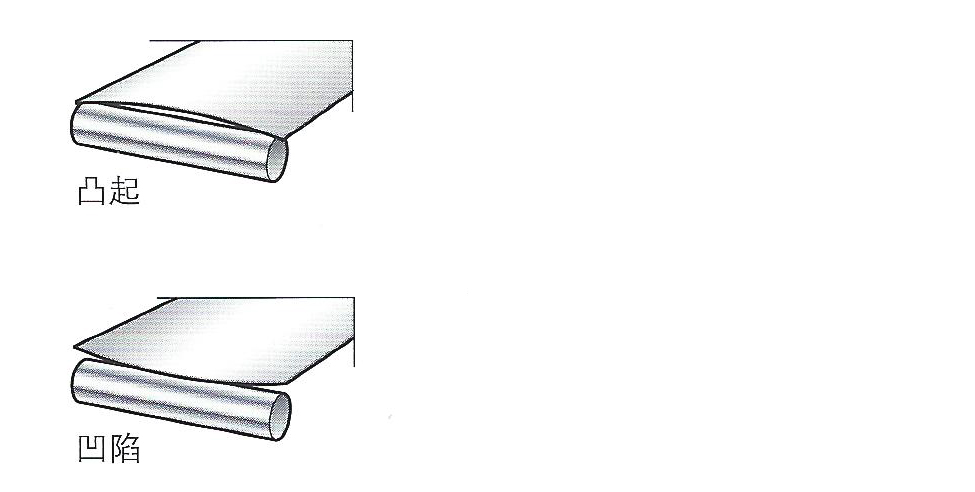

Q13：鋼帶邊緣變成波浪狀怎么辦？

原因：

原因：溫度不均勻

措施：當(dāng)鋼帶溫度均勻時(shí)，這些變形通常會(huì)消失

備注：如果鋼帶中仍存在這些變形（凸或凹），則可用專用校平裝置校平這些變形。請(qǐng)聯(lián)系我們的服務(wù)中心

Q15：鋼帶變形了怎么辦？

原因：

a) 輪轂被污染

b) 鋼帶支撐被污染和/或損壞

c) 擦傷或磨損

措施：

a) 清潔輪轂

b) 清潔或更換鋼帶支撐

c) 檢查刮板、滾輪或其他與鋼帶接觸的部件以及鋼帶張緊情況

備注：

       鋼帶的凹凸變形可以通過(guò)專用校平裝置校平。請(qǐng)聯(lián)系我們的服務(wù)中心

Q16：接合處鉚釘松動(dòng)怎么辦？

原因：正常磨損或鋼帶清潔器故障

措施：松動(dòng)的鉚釘必須鉆出并更換。必要時(shí)，必須斷開(kāi)整個(gè)連接，然后重新接合。

       備注：使用NAUT鉚釘和鉚接工具，能簡(jiǎn)化工作并確保接合準(zhǔn)確

Q17：焊接接頭處出現(xiàn)毛細(xì)裂縫怎么辦？

原因：正常磨損

       措施：有關(guān)焊接修補(bǔ)的方法，請(qǐng)聯(lián)系我們的服務(wù)中心

Q18：鋼帶中出現(xiàn)毛細(xì)裂縫怎么辦？

原因：疲勞裂縫

措施：

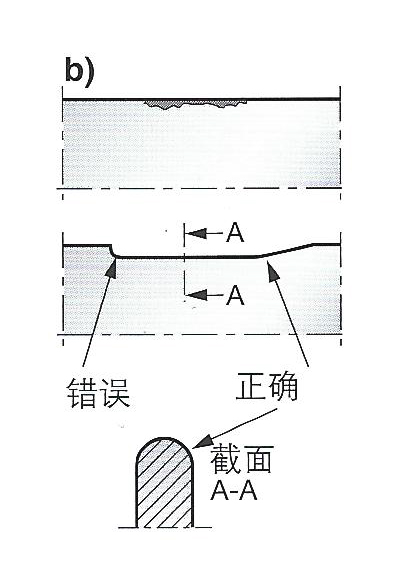

a) 如果裂縫在鋼帶邊緣，則可切下月牙形塊，然后用銼刀修整邊緣使其成圓弧形

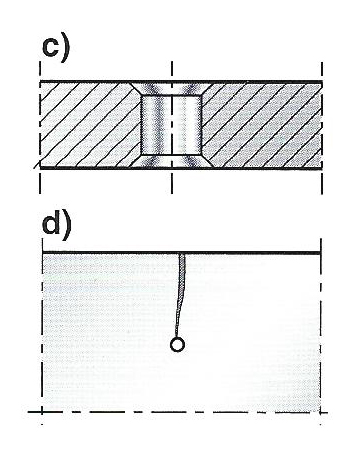

b) 如果裂縫不在鋼帶邊緣，則可在每條裂縫的兩端處鉆小孔以防止它擴(kuò)散

c) 徹底清除鉆孔處的毛刺

d) 如果裂縫從鋼帶邊緣往里擴(kuò)散，而且很長(zhǎng)以致不能切掉邊緣，則應(yīng)在每條裂縫末端鉆個(gè)小孔。疲勞裂縫也可被焊接。

       更多的相關(guān)信息，請(qǐng)聯(lián)系我們的服務(wù)中心。當(dāng)鋼帶顯示疲勞跡象時(shí)，應(yīng)該考慮購(gòu)買備用鋼帶



Q19：鋼帶意外損壞怎么辦？

可能需要切去損壞部分，并接入相應(yīng)的長(zhǎng)度不得小于輪轂周長(zhǎng)2/3的新鋼帶

Q20：鋼帶張緊不正確怎么辦？

原因：溫度差異，張緊裝置運(yùn)行不正常

       措施：鋼帶橫截面上的特定張緊力應(yīng)該至少為10N/mm2（1450 psi）。通過(guò)在鋼帶下部的兩個(gè)托輪之間測(cè)量鋼帶的下垂量來(lái)檢查張緊是否正確。檢查張緊裝置，配重或張緊彈簧。

Q21：鋼帶承受多大的應(yīng)力才是壽命長(zhǎng)的？

       原則上說(shuō)，鋼帶承受應(yīng)力越小，壽命越長(zhǎng)，但是實(shí)際情況要結(jié)合用戶生產(chǎn)制品所需來(lái)看，因此，具體情況請(qǐng)咨詢我司。

Q22：鋼帶越厚，壽命越長(zhǎng)嗎？

       這是一種誤解。雖然厚鋼帶較能耐受物料中的硬物沖擊，不易產(chǎn)生大凹坑，但厚鋼帶彎曲曲率半徑較大，對(duì)反復(fù)彎曲導(dǎo)致的疲勞破壞較敏感，且彎曲應(yīng)力較大，所以較厚的鋼帶不一定使用壽命更長(zhǎng)。

       此外，鋼帶安裝之后，不宜將壓力立刻調(diào)至生產(chǎn)所需數(shù)值，應(yīng)逐步增大壓力直至正常運(yùn)轉(zhuǎn)。對(duì)于鋼帶的溫度也應(yīng)逐漸調(diào)升，以減少熱脹冷縮帶來(lái)的內(nèi)應(yīng)力變形，更不可在設(shè)備停止運(yùn)轉(zhuǎn)的情況下啟動(dòng)加熱裝置。
