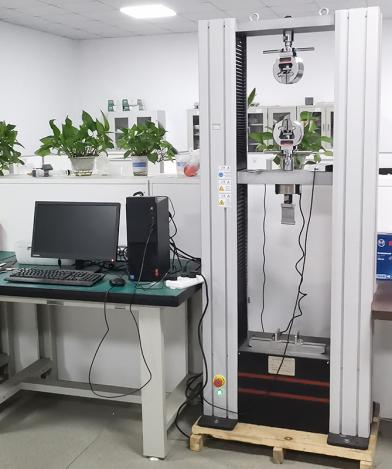

工作原理

通過拉伸來檢測材料的抗拉強度和屈服極限。

使用方法

剪取相應規格的金屬材料，將測試材料夾持與設備上下兩端夾頭上，操作軟件進行相關試驗。

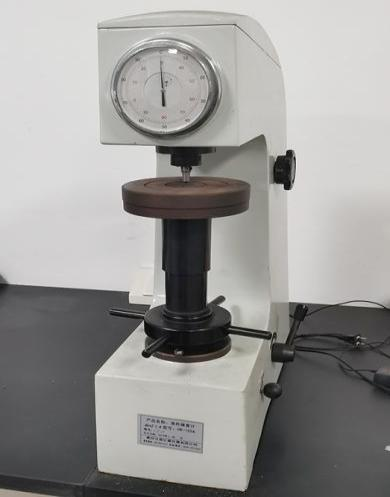

工作原理

通過壓頭擠壓材料。

使用方法

在規定條件下，將壓頭分2個步驟壓入試樣表面，卸除主試驗力后，在初試驗力下測量壓痕殘余深度，以壓痕殘余深度代表硬度高低。

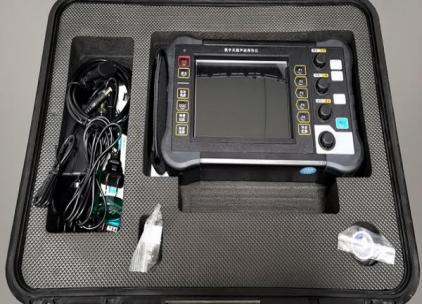

工作原理

通過材料內部組織的不連續聲阻抗得到結果。

使用方法

將探頭放置在待檢測材料上，與材料表面緊密接觸。然后啟動按鈕，慢慢移動探頭，來確保檢測到材料內部的所有缺陷和裂紋。

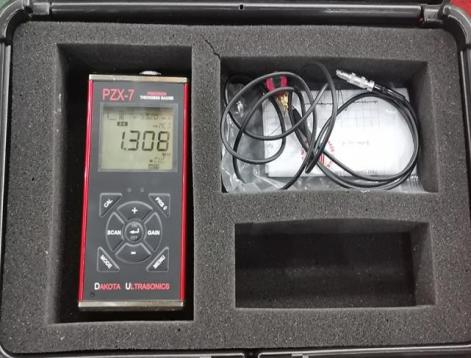

工作原理

超聲波探頭發射脈沖至被測物體表面，脈沖到達材料分界面時，被反射回探頭。

使用方法

在一點處，用探頭進行兩次測厚，在兩次測量中探頭的分割面要互為90度，取較小值為被測工件厚度值。

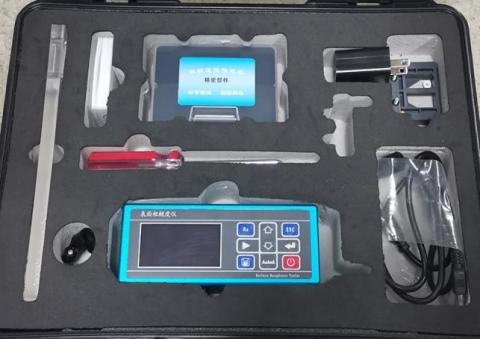

工作原理

當觸針直接在工件被測表面上輕輕劃過時，由于被測表面輪廓峰谷起伏， 觸針將在垂直于被測輪廓表面方向上產生上下移動，把這種移動通過電子裝置把信號加以放大， 然后通過指零表或其它輸出裝置將有關粗糙度的數據或圖形輸出來。

使用方法

利用觸針直接在被測表面上輕輕劃過，從而測出表面粗糙度的Ra值。

工作原理

千分表是利用機械結構將測桿的直線移動，經過齒條齒輪傳動放大，轉變?yōu)橹羔樤趫A刻度盤上的角位移，并由刻度盤進行了讀數的指示式量具。

使用方法

測量時，測量桿必須垂直于被測量表面，使測量桿的中心線與被測量尺寸的方向一致，提起或放松測量桿，檢查所指的零位有無變化，當指針的零位穩定后再開始測量。

測量時，不得測量桿的行程超過其測量范圍，測量頭不得撞在零件上，以免損壞千分表的精度。

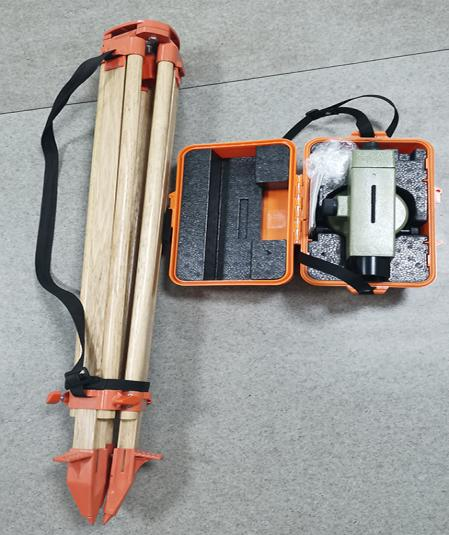

工作原理

測量對象兩端放置固定的紅外發射器和接收器，發射器向上發出紅外光束，接收器接收反射光束后通過計算發射光和反射光來判斷對象是否水平平衡。

使用方法

將水平儀調轉180度，扔在平臺上原來的位置上，待氣泡穩定后，仍在原來一端（左端）讀數A格，則水平儀零位誤差為二分之A格。

測量時，使水平儀工作面津貼在被測表面，待氣泡完全靜止后方可進行讀數。

當測量長度較大工件時，可將工作平均分若干寸段，用分段測量法進行測量。

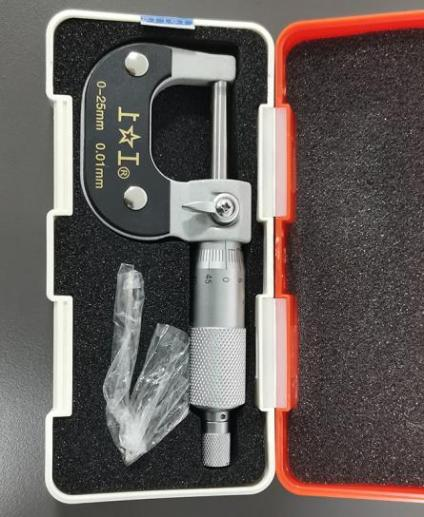

工作原理

測量圓柱體外徑。

使用方法

將待測物置于測砧與測微螺桿的端面之間，轉動微調旋鈕，當聽到連續啪嗒聲后立即停止轉動，然后讀數。

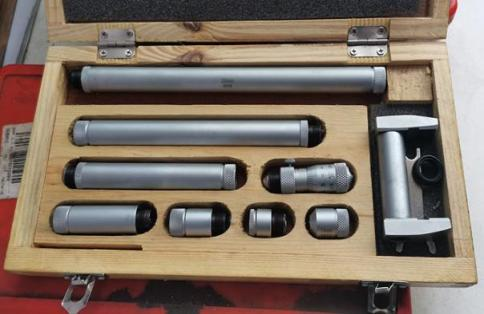

工作原理

通過三個測頭來量取孔的內徑尺寸。

使用方法

內徑千分尺在測量及其使用時，必需用尺寸**大的接桿與其測微頭連接，依次順接到測量觸頭，以減少連接后的軸線彎曲。測量時應看測微頭固定和松開時的變化量。

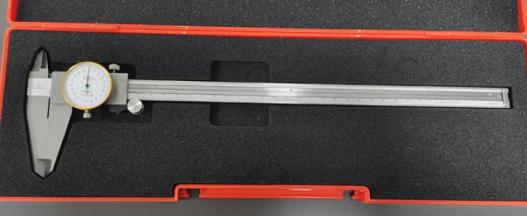

工作原理

測量工件線性尺寸。

使用方法

將要測量的工件放置與兩外量爪之間，使量爪完全貼合與工件表面，然后讀數，內量爪則相反。深度尺測量臺階及孔深。

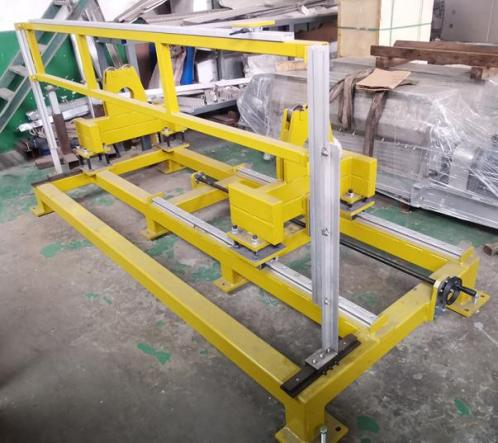

工作原理

通過輪轂旋轉來測量表面跳動、圓柱度和直線度。

使用方法

將輪轂裝夾與機架上，通過千分表接觸輪轂表面，旋轉輪轂讀取表針是否有跳動。

工作原理

通過硬線頭部的攝像頭傳輸畫面到手持式屏幕，觀測無法看到的部位。

使用方法

將硬線頭部的攝像頭伸入細小的孔縫中，通過手持屏幕實時觀察攝像頭所拍到的畫面。
